 Τα παρακάτω είναι οι συνιστώμενες ανοχές για την κατασκευή του σκελετού ούτως ώστε η τοποθέτηση Panel οριζόμενης ονομαστικής διάστασης να είναι η ορθή και με τις προβλεπόμενες ανοχές.

Συνιστώμενο υλικό κατασκευής : Γαλβανισμένο Ενισχυμένο Στρατζαριστό τυποποιημένων διαστάσεων











 σχεδιάγραμμα κατασκευής ηχομονωτικού σκελλετού PDD





  Ηχομόνωση με ποιότητα και ασφάλεια

Νο

Α

Ανοχή

Διάσταση ανοίγματος

X

1

25 mm

2-3 mm

Panel + 5 mm

0

2

25 mm

4-6 mm

Panel + 10 mm

2-3

3

30 mm

2-3 mm

Panel + 5 mm

2-3

4

30 mm

4-6 mm

Panel + 10 mm

9-11

5

40 mm

2-3 mm

Panel + 5 mm

9-11

6

40 mm

4-6 mm

Panel + 10 mm

14-16









Οι προδιαγραφές Νο 4, είναι οι υλοποιημένες για τον σκελετό που χρησιμοποιήθηκε στο Α.Π.Θ. για την μέτρηση και Πιστοποίηση όλων των αναφερομένων μετρήσεων

Ειδική άφθαρτη σήμανση γνησιότητας

<    Κατασκευή σκελετού

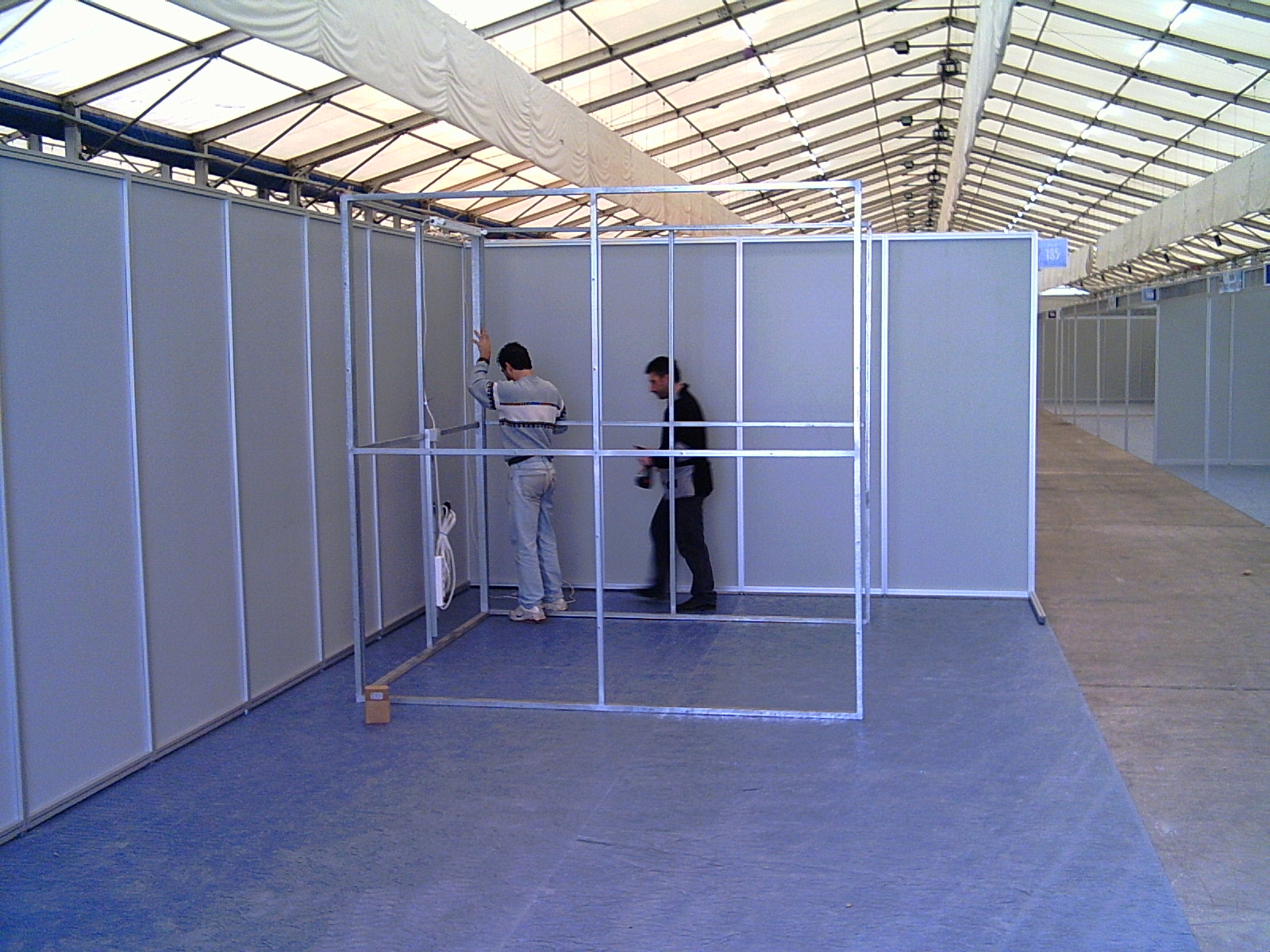

κατασκευή ηχομονωτικού θαλάμου, τοποθέτηση πρώτου τεμαχίου

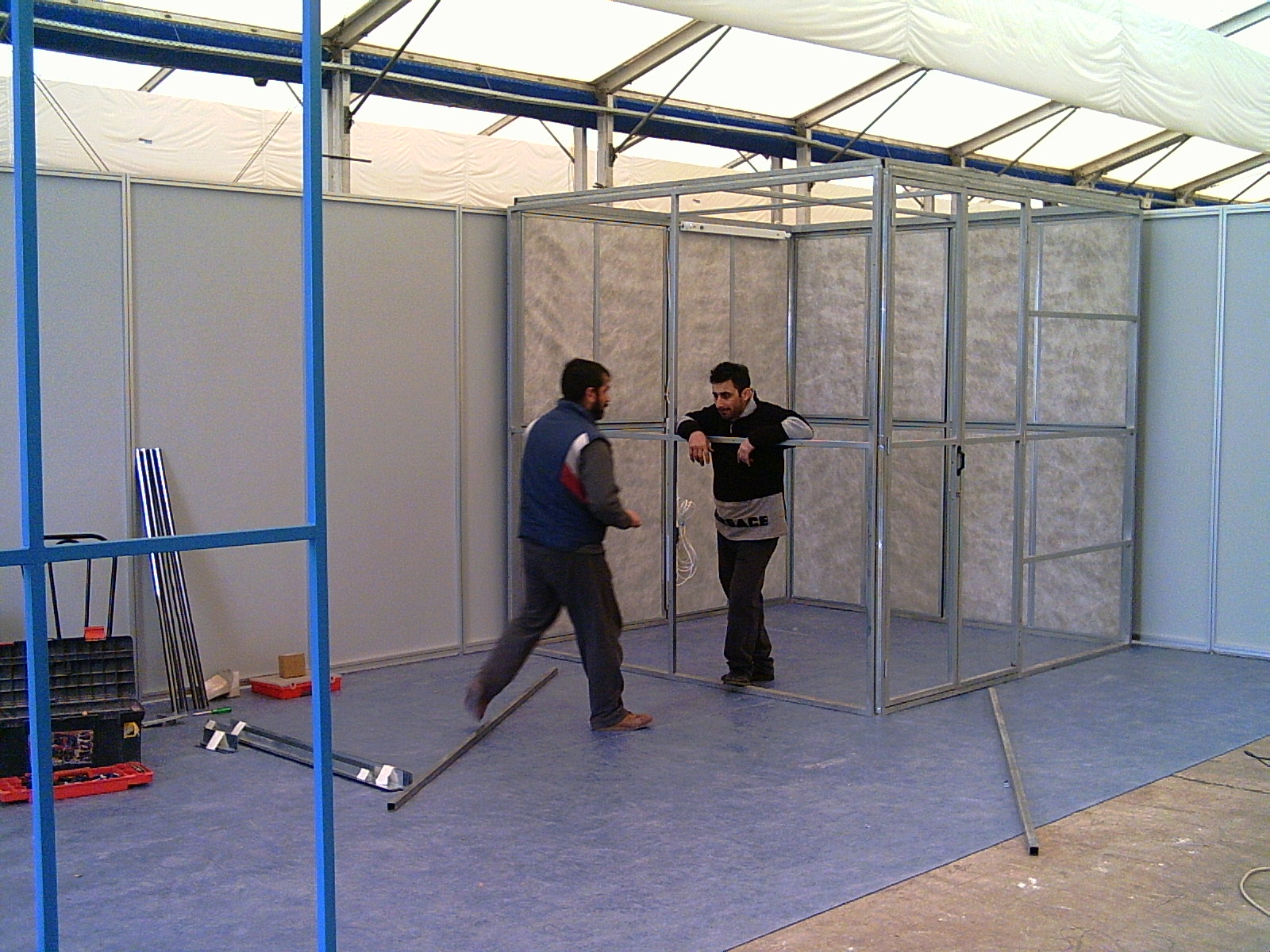

κατασκευή ηχομονωτικού θαλάμου, τοποθέτηση τελευταίου τεμαχίου

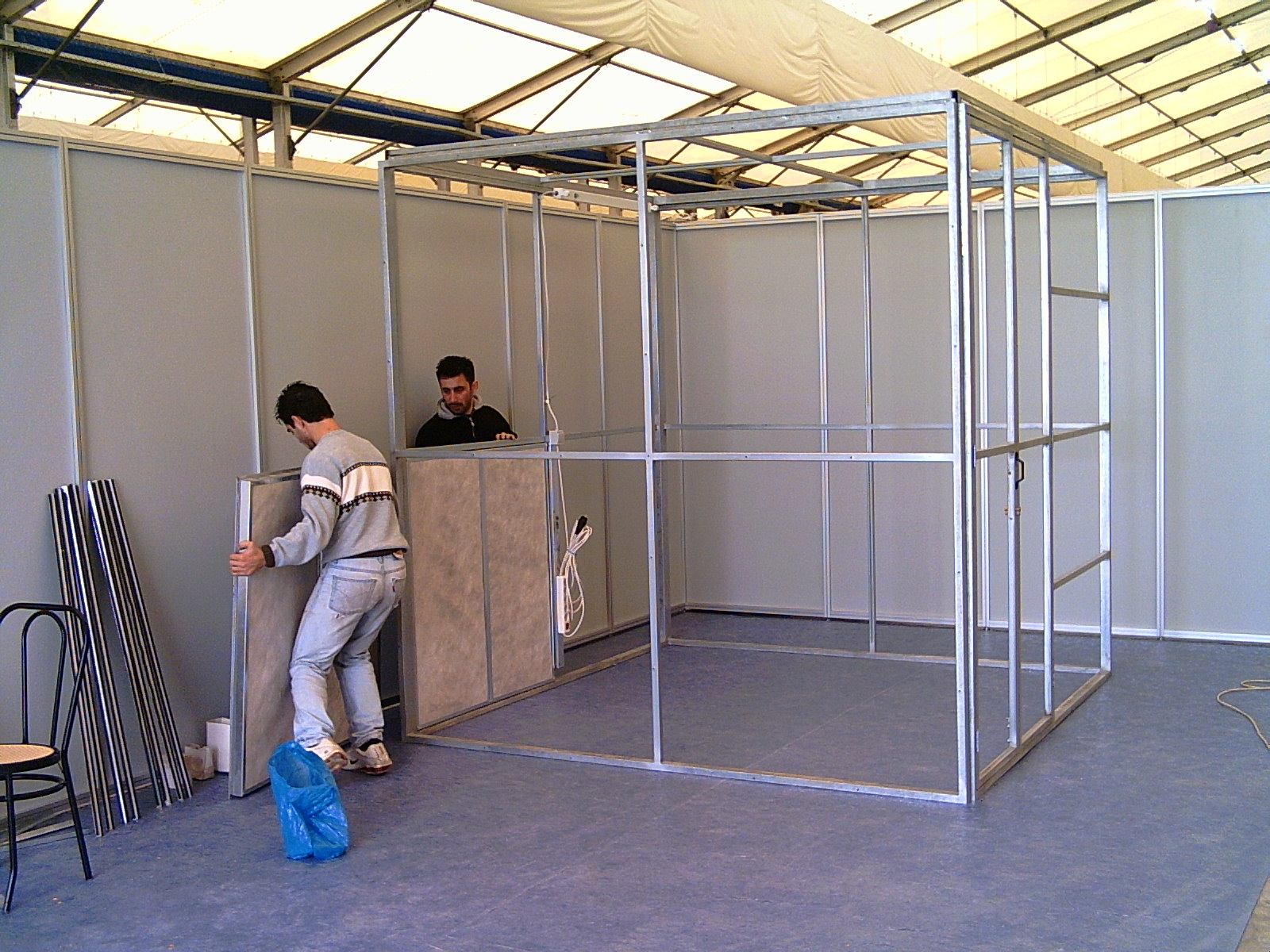

κατασκευή ηχομονωτικού θαλάμου, τοποθέτηση ηχομονωτικών πάνελ
